جانکشن باکس

ابعاد:
100-1000
تیپ:
IP54-68
نوع ورق :
آهن رنگ پودری الکترواستاتیکی – استیل – آلومینیوم
تولیدات ،سفارشی و بر مبنای ابعاد کارفرما در حیطه استاندارد میباشد

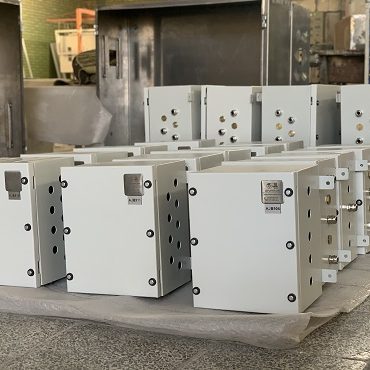

جانکشن باکس

جانکشن باکس

توضیحات جانکشن باکس

جانکشن باکس به عبارت دیگر جعبه تقسیم انشعابی برق بوده و محفظه ای است که در داخل آن از کابلهای ورودی و خروجی انشعابات گرفته می شود و کابلها معمولا داخل این جعبه ها سربندی و یا مفصل بندی و یا داخل ترمینالهای ریلی برق قرار میگیرند این باکسها معمولا دارای IP68 الی IP54 بوده و دارای انواع مختلفی میباشند . داخل این باکسها معمولا ترمینال قرار دارد و اکثرا در ورودی و خروجیهای این جعبه ها از گلند استفاده میشود ابعاد آنها معمولا از 100*100 الی 1000*1000 میلیمتر میباشد .درب آنها می تواند به صورت پیچی و یا قفل و لولایی تولید شود . این جعبه های الکتریکی بصورت کفی و دیواری مورد استفاده قرار میگیرند.

جانکشن باکس



جانکشن باکس چیست؟

به جعبه ای که در داخل آن کابلهای برق یا مخابرات یا شبکه به هم متصل و یا از آنها انشعاب گرفته میشود جانکشن باکس گویند و دلیل گرفتن انشعابات و یا اتصال کابلها و سیمها به هم در داخل این باکسها به دلیل ایزوله و خارج از دسترس بودن و نظم و آرایش کابلها و سیمها میباشد و همچنین اینکه اتصالات و انشعابات از رطوبت بدور بوده و خورندگی و زنگ زدگی و اتصالی در آنها ایجاد نشود

انواع متریال ساخت جانکشن باکس

جانکشن باکس و یا جعبه تقسیم دارای دو نوع متریال PVC و یا فلزی میباشد و هرکدام از این دو نوع کلی دارای زیر مجموعه هایی نیز میباشند ،شایان ذکر است مجموعه ما از تولیدکنندگان جانکشن باکس فلزی بصورت تخصصی بوده و این محصول دربسته تولیدات پارس فرابخش انرژی میباشد .

جانکشن باکس پلاستیکی یا PVC

این نوع جعبه که با مواد اولیه PVC ساخته می شود جزء تولیدات این شرکت نیست و لازم به توضیح است اکثرا از نوع فلزی آن ارزانتر بوده وازمقاومت فیزیکی کمتری برخوردار است و اکثرا در محیطهای سرپوشیده و سربسته (in door) کاربرد دارد.

جانکشن باکس فلزی

جانکشن باکس فلزی یا همان جعبه تقسیم فلزی که در بستر تولیدات شرکت ما میباشد از متریال ورق فلز از جمله استیل _ آهن با رنگ پودری الکترو استاتیکی کوره ای و آلومینیوم با ضرایب مختلف نفوذ پذیری رطوبت و گرد و غبارساخته می شوند . شایان ذکر است ما توانایی تولید جانکشن باکس فلزی تا IP68 را دارا میباشیم .باکسها با IP های مختلف دارای روشهای ساخت مختلف بوده و درساخت جانکشن باکس با IPهای بالا ، حتما باید از تزریق فوم پلی اورتان بر روی درب جعبه استفاده کرد .

جانکشن باکس استیل

جانکشن باکس استیل



جانکشن باکس استیل و یا باکس انشعاب برق از جنس استنلس استیل بود که از ورق استیل با گرید های 316L و یا 304L ساخته می شود این نوع متریال از مقاومت بالا هم به لحاظ فیزیکی و هم به لحاظ رطوبتی بوده و جوشکاری کلاف کردن این باکسها از نوع آرگون میبشد گرانترین نوع نیز میباشد.

مدل رنگ پودری الکترواستاتیکی کوره ای



جانکشن باکس رنگ پودری الکترواستاتیکی کوره ای

در ساخت این مدل اکثرا از ورق آهن و یا ورق گالوانیزه یا آلومینیوم استفاده شده که پس از عملیات ساخت و جوشکاری و کلاف پرداخت طی چندین مرحله شستشو و چربی زدایی شده و سپس به کابین پاشش رنگ هدایت شده و پس از آن داخل کوره قرار گرفته و رنگ به اصطلاح پخته می شود پوشش رنگ در بسیاری از پروژه ها حائز اهمیت بوده و زیبایی و تمایز خاصی به آنها می دهد این جعبه ها را می توان با IP های مختلف تولید کرد .

مدل الومینیومی

این نوع باکس با ورق آلومینیوم ساخته شده برای کلاف کردن جعبه های تقسیم از جوشکاری آلومینیوم استفاده میشود این مدل نسبت به بقیه توعها سبکتر بوده و از مقاومت بالایی در برابر رطوبت برخوردار است .

پروژه های مرتبط

گواهینامه ها

رضایتمندی مشتریان

پرسش‌های متداول

تزریق فوم بر روی درب جانکشن باکس به چه علت میباشد ؟
جهت بالا رفتن ضریب عدم نفوذ رطوبت و گرد و غبار ،توسط دستگاه تزریق فوم بر پشت درب جانکشن باکس در محل قرارگرفتن درب روی لبه بدنه ،مواد پلی اوتان را تزریق می نمایند .
انواع گلندهای جانکشن باکس را نام ببرید ؟
گلند های جانکشن باکس از دو نوع متریال پلاستیکی و یا فلزی (برنجی /آلومینیومی /استیل ) و این نوع گلند ها در دو مدل گلند کابل (مناسب ورودی و خروجی کابل ) و گلند لوله ( مناسب ورودی و خروجی لوله کاندوئیت ) میباشند.
جانکشن باکس ها معمولآ دارای چه ابعادی میباشند؟
جانکشن باکسها ابعاد مشخص و دقیقی بصورت تیپ شده ندارند و بنا به درخوست کارفرما با توجه به حجم ورودی و خروجی کابلها و تعداد ترمینالها و سربندیها در ابعاد مختلف از 100*100 میلیمتر الی 1000*1000 میلیمتر ساخته میشوند.
ضخامت استاندارد جانکشن باکس جند میلی متر میباشد ؟
بستگی به جنس ورق (استیل یا آهن یا آلومینیوم ) و ابعاد جانکشن باکس ضخامت ورق استاندارد این جعبه تقسیم ها متناسب است ولی به طور کلی ضخامت بین 1 میلیمتر الی 2 میلیمتر در حیطه استاندرد تولید آن میباشد .
مزایای استفاده از جانکشن باکس چیست ؟
گرفتن اشنعابات ایمن و استاندارد در محفظه ای که هم به لحاظ فیزیکی و هم از رطوبت که از عوامل اتصالی می تواند باشد جلوگیری کرده و ایجاد انشعابات را در قسمت های مورد نیاز کابل برق بصورت ایمن با نظم و آرامش بالا میسر می سازد
