نصب سینی کابل

نصب سینی کابل

برای نصب سینی کابل باید محل نصب و قرار گرفتن شبکه سینی کابل از قبل طراحی و نگهدارنده ها سینی ها با توجه به محل قرارگیری از قبل مشخص شود. برای نصب سینی کابل در ابتدا چند مطلب بسیار حائز اهمیت میباشد اول شایط آب و هوایی نصب سینی کابل ، دوم محل قرار گرفتن شبکه که به سه قسمت زمینی ،دیواری و هوایی ،طبقه ای تقسیم می شوند،سوم طول هر شاخه سینس کابل ،چهارم انشعابات و چرخشها و تغییر مسیرها در نصب سینی کابل ، پنجم انتخاب ساپورت و یا براکت مقاوم متناسب با وزن سینی کابل ،ششم استفاده از پیچ و مهره با سایز و جنس مناسب در هنگام نصب سینی کابل

نصب سینی کابل پارس فرابخش انرژی

نصب سینی کابل زمینی

یکی از مسیرهای عبور کابلها در شبکه می تواند از طریق زمینی باشد در اسن صورت نصب سینی کابل برای انتقال کابلها بر روی زمین انجام میپذیرد . در این مدل نصب سینی کابل ، اکثرا بر روی براکتهای زمینی که اکثرا بصورت امگا شکل می باشند و دو پایه امگا بر روی زمین رول بولت شده و قسمت گسترده و یا سطح صاف امگا ، تکیه گاه سینی کابل می باشند و با دو عدد پیچ ومهره کله قارچی اتاقی از طریق پانچ های کف ، سینی کابل را به براکت زمینی محکم می کنند.علت استفاده از پیچ کله قارچی این است که بعلت منحنی بودن گل پیچ هیچگوه آسیبی هنگام کابلکشی روی کفه سینی کابل برای کابلها ایجاد نشده و کشیدن و جابجایی کابل درون کفه سینی با اختلال مواجه نمی شود.

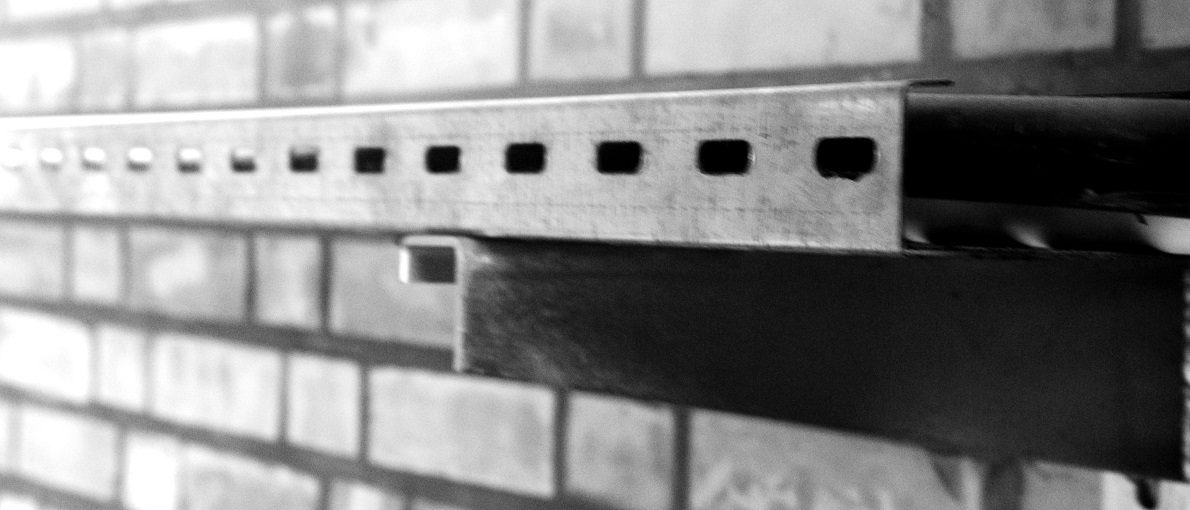

نصب سینی کابل دیواری

استاندارد نصب سینی کابل دیواری به گونه ای است که انواع براکت دیواری به دیوار پیچ و یا رول بولت شده و بصورت دستک بر روی دیوار نصب می شوند و سپس کفه سینی کابل ها بر روی براکتها و دیسکتها قرار گرفته و به اصطلاح تکیه گاه سینی کابل ها می شوند. این براکتها اکثرا دارای پلیتهایی با حداقل ضخامت ۳ میل الی ۵ میل و یا اینکه بجای پلیت از نبشی و یا سی چنل و یا یو چنل استفاده شده و براکتها جهت نصب آنها پیچ می گردند.



نصب سینی کابل هوایی(سقفی)

نصب سینی کابل هوایی(سقفی)

در شبکه های هوایی مانند شبکه کابل تونلها ملزم به عبور کابلها به صورت هوایی باشیم باید استاندارد نصب سینی کابل هوایی را رعایت کنیم ، به این صورت که سینی کابلها در یک ارتفاع مشخص و بدون مزاحمت از سقف عبور کرده و در این مدل اکثرا از انکربولت و پیچ متری جهت اتصال و به سقف استفاده می شود بصورتی که آنکر بولت را به سقف کوبیده و سپس پیچ متری را به آن متصل کرده و سپس زیر سری سینی کابلها را بصورت یو چنل در نظر گرفته و پیچ های متری را در دو طرف یو چنل بوسیله عبور از پانچهای یو چنل و بستن واشر و مهره محکم کرده بصورتی که زیر سری یو چنل زیر سینی ها قرار گرفته و دو طرف چپ و راست سینی پیچ متری بصورت عمودی به سقف متصل می شوند.                                                                                             در تونلها بعلت سقف نیم هلالی اکثرا از هدپلیت و یو چنل برای اتصال به سقف استفاده می کنند یه گونه ای که هدپلیت مخصوص را به سقف رول بولت کرده سپس ساپورت مانند یو چنل را به آن متصل می کنیم و سپس براکت و یا به اصطلاح دستک را درون یو چنل قرار داده و برای سینی ها زیر سری ایجاد می کنیم .شاین ذکر است انواع مدلهای فوق رایج ترین مدلهای نصب سینی کابل بوده ولیکن ممکن است به روشهای و مدلهای دیگر نیز شبکه به سقف نصب و متصل گردد.



 نصب سینی کابل طبقه ای (پرچمی )

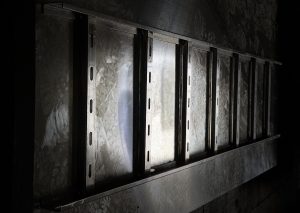

استاندارد نصب سینی کابل طبقه ای و یا پرچمی به گونه ای است که امکان ایجاد شبکه سینی کابل و یا نردبان کابل بر روی دیوار و یا سقف و یا روی زمین میسر نیست و به اصطلاح براکتها دارای تکیه گاه طبیعی نمیباشند در این حالت بیس پلیت ها به زمین رول بولت شده و ال چنل و یا یو چنل و یا سی چنل به ارتفاع لازم  بر روی آن نصب شده و سپس به ارتفاع های معین و مشخص توسط براکت مناسب برای شبکه سینی کابل و نردبان کابل زیر سری ایجاد کرده و استاندارد نصب سینی کابل را رعایت می کنند. لازم به ذکر است شرکت پارس فرابخش انرژی تولید کننده انواع سینی کابل فلزی و متعلقات از جمله سی چنل و یو چنل و ال چنل و انواع ساپورت و براکت بوده وحتی انواع مدلهای درخواستی کارفرمایان را با توجه به نقشه دریافتی در ضخامت های مختلف در حیطه استاندارد تولید می کند .
